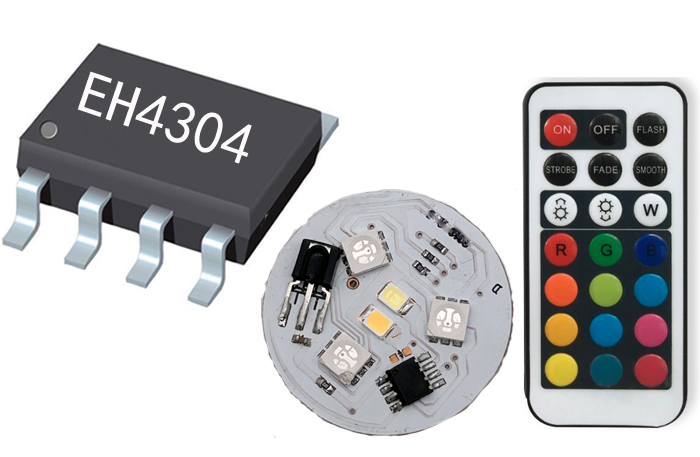

EH4304-10CF-A2F7 21键红外遥控潜水灯芯片
一．功能说明
上电工作，默认七彩跳变模式Flash，红外遥控功能
红外遥控码值（00FF），如下：
红外遥控功能说明：
ON键：数据码“45”开启
OFF键：数据码“46”关闭
加亮/加速键：数据码“07”，在单色时按下灯光变亮，在自动变色模式时按下加快变色速度
减亮/减速键：数据码“15”，在单色时按下灯光变暗，在自动变色模式时按下减慢变色速度
FLASH键：数据码“47”R,G,B跳闪，可调闪烁速度
STROBE键：数据码“44”呼吸闪，可调闪烁速度
FADE键：七彩渐明渐暗，循环，可调渐变速度
AMOOTH键：R,G,B渐明渐暗，可调渐变速度
其它颜色按键：切换颜色
有不掉电记忆功能 不管在哪个模式按关机 再开机还是回到原来模式
开启默认速度最慢。
二．电气参数（VDD=5.0V TA=25℃）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
5.0 |
5.5 |
V |
|
|
工作电流 |
IOP |
|
1.5 |
|
mA |
所有负载空接 |
|
静态电流 |
ISTB |
|
3 |
|
uA |
所有负载关闭 |
|
驱动电流低电平输出 |
IOL |
|
25 |
|
mA |
VDD=5.0V,VOL=1.0V |
|
驱动电流高电平输出 |
IOH |
|
15 |
|
mA |
VDD=5.0V,VOH=4.0V |
|
工作温度 |
TA |
-10 |
25 |
80 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
100 |
℃ |
四．PIN引脚说明及功能描述
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
IC正极 |
|
2 |
R |
红灯输出，低有效 |
|
3 |
B |
蓝灯输出，低有效 |
|
4 |
RX |
红外信号输入 |
|
5 |
Y |
暖白灯输出，低有效 |
|
6 |
G |
绿灯输出，低有效 |
|
7 |
W |
白灯输出，低有效 |
|
8 |
GND |
IC负极 |
五．电路参考图
六．封装尺寸图（SOP-8）
七．版本说明
|
版本 |
日期 |
描述 |
|
EH4304-10CF-A2F7 |
2024/04/15 |
V01初版 |
