EC221122-0F0E-27AB短按开关+长按调光芯片
一． 功能说明
芯片供电电压：DC2.4-5V。一路轻触开关输入控制，一路LED输出。
上电不工作，触发开关ON/OFF功能。触发下灯亮定时1小时，1小时后自动灭，中途触发立即灯灭。长按开关无极调光4%-100，调光不改变定时。带断电记忆，只记忆灭前的亮度。
二． 电气参数 （VDD=3.0V TA=25℃）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
|
500 |
uA |
VDD=3.0V，输出悬空 |
|
静态电流 |
ISTB |
|
|
3 |
uA |
VDD=3.0V |
|
驱动电流 |
Iol |
|
|
30 |
mA |
VDD=3.0V，LOV=1.0V |
|
工作温度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
120 |
℃ |
|

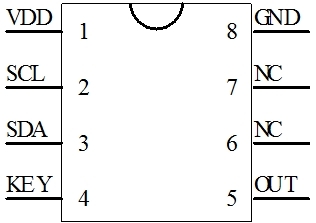

三． 封装脚位图（SOP-8）
四． PIN脚功能描述
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
电源正 |
|
2 |
SCL |
接记忆IC：EC24C02 |
|
3 |
SDA |
接记忆IC：EC24C02 |
|
4 |
KEY |
触发开关 |
|
5 |
OUT |
LED输出，高电平有效 |
|
6 |
NC |
悬空 |
|
7 |
NC |
悬空 |
|
8 |
GND |
电源负 |

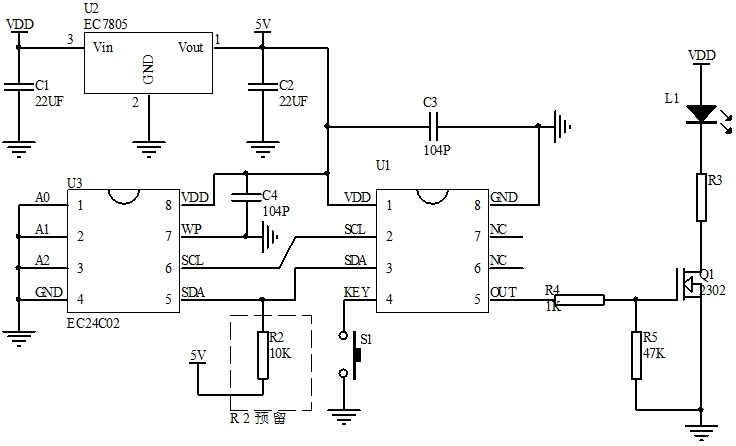

五． 电路图参考
六． 封装尺寸图（SOP-8）
七． 版本说明
|
版本 |
日期 |
描述 |
|
EC210203-3E49-9147 |
2021/2/24 |
V01初版 |
|
EC210203-2-3F53-9147 |
2021/7/3 |
V02改最低亮度为4% |
|
EC220523-34B6-9147 |
2022/5/28 |
V03改上电不工作 |
|
EC221122-0F0E-27AB |
2022/11/25 |
V04加1小时定时 |
