一、概述
EC8118 是一款集成了锂电池充放电、按键检测及驱动功能的单芯片，系统功能高度集成化，仅需要少量周 边器件即可构建完整的加湿器商用化系统。加湿器是一种可以增加空气湿度的家用电器，随着经济的发展和人民 生活水平的提高，人们对生活质量和健康的要求愈来愈高。空气加湿器就是这样慢慢的走进全球的很多家庭当中， 成为干燥地区家庭不可缺少的一种小型家电产品。
二、产品特点
上电及充电指示灯指示
持续工作时间 4 小时
按键工作模式
输出频率 108K ，40%占空比方波
固定 350mA 的充电电流
低于 3.0V 电压工作蓝灯闪 20 次并关机
在欠压模式下，按键开机有闪灯提示
适用于单节锂离子电池
可直接从 USB 端口给单节锂离子电池充电
连充电器下低电量会自动再充电
支持边充边放
待机模式下的供电电流为 2uA@3.7V
采用 ASIC 设计
采用 SOP-8 封装
三、产品应用
加湿器
四、订购信息
|
型号 |
封装形式 |
|
EC8118 |
SOP-8 |
www.szecm.com Tel:0755-29100085 szecm@163.com
五、引脚示意图及说明
|
|
引脚序号 |
引脚名称 |
引脚说明 |
|
1 |
VCC |
外部电源/充电端 |
|
|
2 |
NC |
悬空 |
|
|
3 |
KEY |
按键输入 |
|
|
4 |
GND |
锂电池负极接口/地 |
|
|
5 |
PH |
雾化片驱动端口 |
|
|
6 |
WLED |
工作指示灯 |
|
|
7 |
CLED |
充电指示灯 |
|
|
8 |
BAT |
锂电池正极接口 |

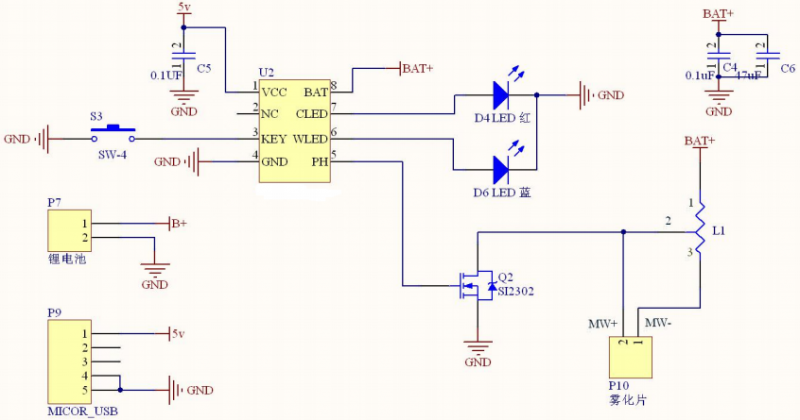

六、典型应用电路图
www.szecm.com Tel:0755-29100085 szecm@163.com
七、极限参数(注 1)
|
符号 |
参数 |
范围 |
单位 |
|
BAT |
电池端电压 |
-0.3－+5.5 |
V |
|
VCC |
充电接口电压 |
-0.3－+5.5 |
V |
|
WLED/CLED |
LED 端电压 |
-0.3－+5.5 |
V |
|
TOPR |
操作温度 |
-20－+120 |
℃ |
|
TSTG |
保存温度 |
-40－+150 |
℃ |
|
|
ESD (注 2) |
4000 |
V |
|
|
焊接温度 (5 秒) |
+265 |
℃ |
注 1：极限参数是指超出该极限参数范围，芯片有可能损坏，实际应用中不得超出该极限参数范围。
注 2：尽管产品有 ESD 保护电路，但在高能静电放电情况下，芯片仍有可能受到损伤而导致性能退化或功能丧失，因此，用户仍然 有必要采取适当的 ESD 预防措施；人体模型，100pF 电容通过 1.5KΩ 电阻放电。
八、指示灯状态
|
符号 |
参数 |
范围 |
备注 |
|
初次上电 |
蓝灯 (WLED) |
闪灯 2 次 |
|
|
进入待机 |
灭灯 |
|
|
|
工作模式 |
常亮 |
|
|
|
电池欠压 |
闪灯 20 次 |
|
|
|
工作超时 |
灭灯 |
|
|
|
充电中 |
红灯 (CLED) |
常亮 |
|
|
充满电 |
灭灯 |
|
|
|
充电过程中掉电 |
灭灯 |
|
www.szecm.com Tel:0755-29100085 szecm@163.com
九、电气特性 (测试条件：Vbat=3.7V,T=25℃ 除非特别注明)
|
符号 |
参数 |
测试条件 |
最小值 |
典型值 |
最大值 |
单位 |
|
充电参数 |
||||||
|
Vin |
充电输入工作电压 |
|
4.5 |
5.0 |
5.5 |
V |
|
Vfloat |
充满电压 |
电池充饱时Vbat 电压 |
|
4.2 |
|
V |
|
Ibat |
恒流充电电流 |
VCC=5V，Vbat=3.7V |
|
355 |
|
mA |
|
Itrkl |
涓流充电电流 |
VCC=5V, Vbat=2.5V |
43 |
53 |
63 |
mA |
|
Vtrkl |
涓流充电阈值 |
VCC=5V,Vbat 上升时测试 |
2.6 |
2.8 |
3.0 |
V |
|
迟滞 |
VCC=5V,Vbat 下降时测试，与上升的压差 |
|
150 |
|
mV |
|
|
Vinuv |
充电输入欠压阈值 |
Vbat=3.7V，VCC 上升时测试 |
|
3.85 |
|
V |
|
迟滞 |
Vbat=3.7V，VCC 下降时测试 |
|
100 |
|
mV |
|
|
Vrechg |
电池下降后复充阈值 |
充满待机后电池电压下降直到再次充电 |
|
4.1 |
|
V |
|
放电参数 |
||||||
|
Vuvlo |
电池欠压阈值 |
Bat上升时测试 |
|
3.0 |
|
V |
|
Tmax |
最大工作时长 |
|
|
4 |
|
H |
|
通用参数 |
||||||
|
Iq |
静态电流 |
Vbat=3.7V，省电模式 |
|
2 |
|
uA |
|
Vthmin |
芯片最低工作门限 |
芯片最低工作门限电压 |
|
2.4 |
|
V |
|
WLED |
WLED 亮灯电流 |
LED 指示灯亮时测试 |
|
10 |
|
mA |
|
CLED |
CLED 亮灯电流 |
LED 指示灯亮时测试 |
|
14 |
|
mA |
www.szecm.com Tel:0755-29100085 szecm@163.com
十、功能描述
EC8118 是一款高集成度的高性能加湿器控制芯片，不同于以往的 MCU 方案，该芯片采用 ASIC 设计，不 会发生死机现象，也不会出现因低于临界电压而引起的芯片无法复位的现象。在待机模式下功耗极低，静态电流 维持在 2uA 以下，同时该芯片具有可视化的 LED 工作指示功能，有 2 个 LED 灯可指示丰富的状态，功能完善， 包括正常充电状态、充满电熄灭、正常工作状态、电池欠压状态。EC8118 充电性能优越，具有完善的电池保护 功能和高精度的充电电压误差检测，集成了涓流、恒流、恒压三段式充电管理，符合锂电池充电规范，充电输入 可直接从 USB 端口取电，恒流充电电流默认 355mA，无需外部电阻设置。芯片外围电路简单、制作方便，功率 损耗低，而且外围元件极少，系统成本低。EC8118 芯片电路的功能模块由基准源 BG、偏置电流 I_BIAS、振荡 器 OSC 、 低压检测电路、数字逻辑控制电路、LED 指示灯驱动电路以及充电模块组成。其主要功能特点如下：
1) 超低的静态工作电流(<2uA)
EC8118 在待机时自动进入省电模式，减小损耗，电路有三种工作模式：充电模式、正常工作模式和省电模式。 芯片在上电后直接进入省电模式，只有在喷雾的情况下，芯片才由省电模式进入到正常工作模式。在省电模式下 的静态电流小于 2uA,可以使电池的使用时间大大延长。
2) 芯片内部集成边沿开关检测,方便按键应用。
3) 芯片内部集成充电控制电路，该电路具备多模式(涓流、恒流、恒压) 充电过程，充电性能优越，充电过程 安全可靠，当锂电池电压小于 2.8V(典型值) 时为涓流充电(充电电流 53mA)，可确保不损坏电池，当电池电压 充至 3.0V (典型值) 以上时，开始大电流恒流充电(充电电流 355mA) ，当电池电压接近 4.2V 时，充电电流逐 步下降，进入恒压模式直到电池充饱。
4) 保护控制模块
EC8118 内部还集成有欠压保护模块(UVLO),用于检测系统的电池供电电压，当电池电压低于 3.0V (典型
值) 时，UVLO 输出使能有效，芯片进入欠压保护模式，WLED 端输出高低电平，闪灯 20 次提示用户及时充 电， 以免影响后续使用；
十一、PCB 画板注意事项：
按键开启后，MOS 、 电感在极高的频率下工作，雾化片两端产生极高的振荡电压，使雾化器正常喷雾。 同时电感也会产生干扰信号反馈到电源端，影响芯片对电池电压的检测。在芯片的正极，必须加上电容滤波。电 容需在芯片的 BAT 脚旁，越近越好，并且从 BAT 过来先经过电容后再到芯片的 BAT 脚。这样才能有效滤除电源 干扰，否则芯片在低电检测时会出现误判。PCB 走线参考图如下：
www.szecm.com Tel:0755-29100085 szecm@163.com
EC8118 加湿器控制芯片
十二、封装信息
SOP-8
