ECJ22085-B7DE53四键遥控工作灯芯片
一、功能说明
一个轻触开关Key控制一路输出OUT,外加红外遥控功能
短按Key：100，70%，50%，20%，OFF，依次循环；任何情况下，长按Key 3秒开启“SOS”功能，“SOS” 状态下，轻触按键关机
遥器功能说明（用户码00FF）：
开机键：码值“45”，开启(ON)按键，OFF后每次开启默认100亮度,重复按此键有提示闪一下
关机键：码值“47”，按一下关机(OFF)，进入待机状态
“－”键：码值“07”调光按键，OFF状态无效，ON状态有效，亮度按100，70%，50%，20%依次递减,有按键提示
“＋”键：码值“09”调光按键，“OFF”状态无效，“ON”才有效，亮度 20%，50%，70%，100依次递增，有按键提示
二、电气参数（VDD=5.0V，GND=0 ,TA=25℃）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
1.5 |
|
mA |
|
|
静态电流 |
ISTB |
|
5 |
|
uA |
VDD=5.0V |
|
驱动电流低电平输出 |
IOL |
|
14 |
|
mA |
VDD=5.0V,VOL=0.7V |
|
驱动电流高电平输出 |
IOH |
|
6 |
|
mA |
VDD=5.0V,VOH=VDD-0.7 |
|
过VDD极限电流 |
IVDDmax |
|
|
50 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作温度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
100 |
℃ |
|
三、 封装脚位图（SOP-8）
三、PIN引脚及功能描述
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
IC正极 |
|
2 |
NC |
悬空 |
|
3 |
IN1 |
红外信号输入 |
|
4 |
NC |
悬空 |
|
5 |
OUT |
输出脚、高有效 |
|
6 |
NC |
悬空 |
|
7 |
Key |
开关控制脚，低有效 |
|
8 |
GND |
IC负极 |

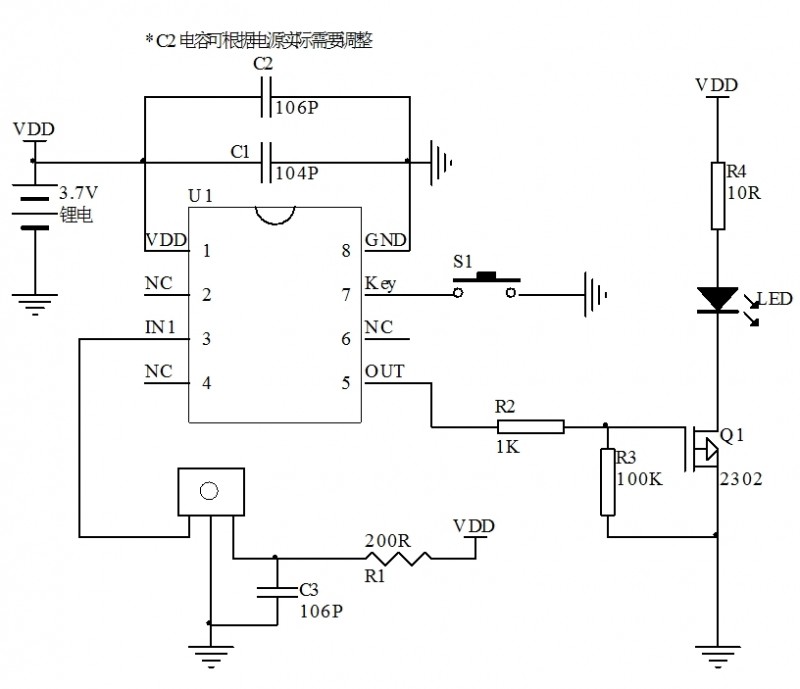

四、参考电路图
五、封装尺寸图（SOP-8）
六、版本说明
|
版本 |
日期 |
描述 |
|
ECJ22085-B7DE53 |
2022/6/9 |
V01初版 |
